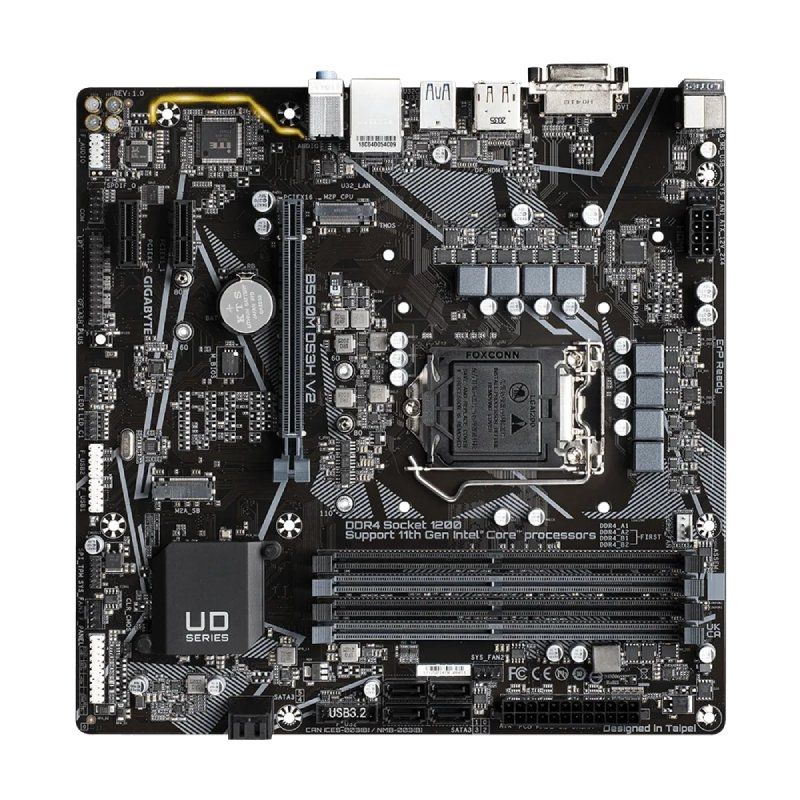

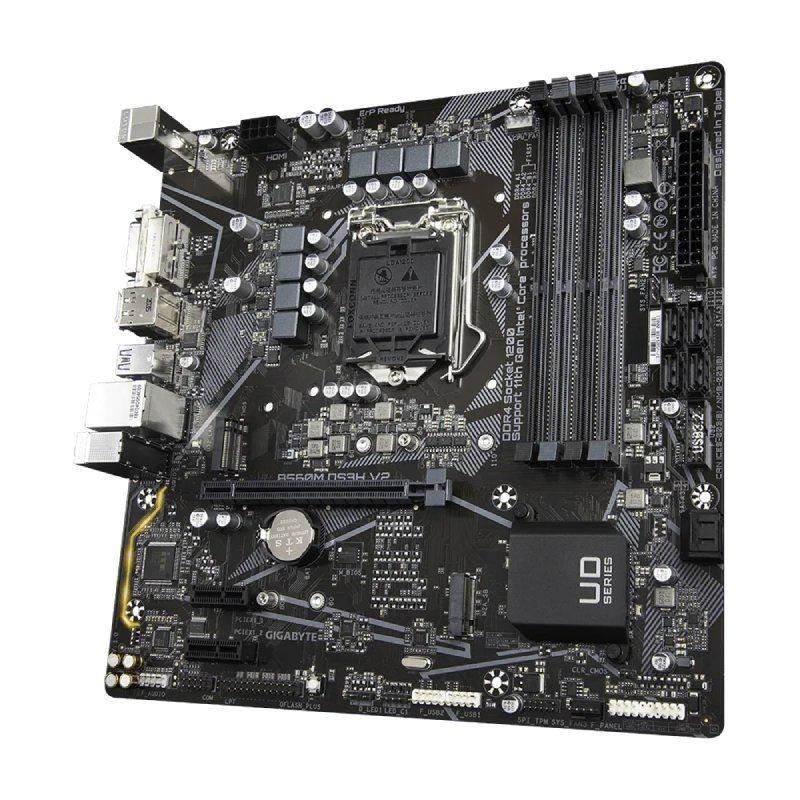

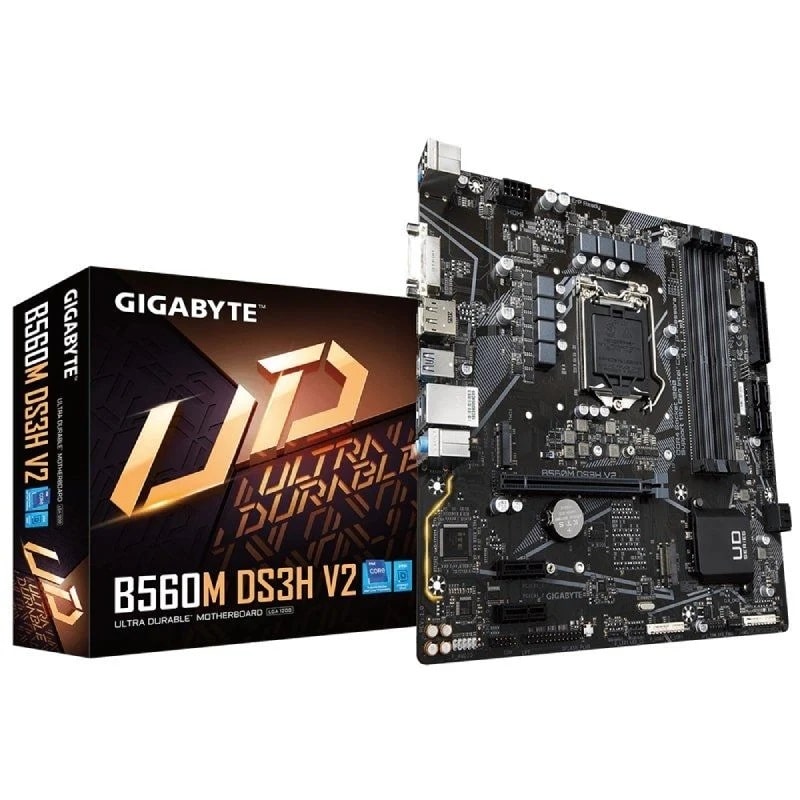

MotherBoard Gigabyte B560M DS3H V2 Socket 1200 Micro ATX

MotherBoard Gigabyte B560M DS3H V2 Socket 1200 Micro ATX compatível com processadores Intel.

Especificações MotherBoard Gigabyte B560M DS3H V2 Socket 1200 Micro ATX:

CPU:

• Pacote LGA1200:
• Processadores Intel® Core ™ i9 de 11ª geração / Processadores Intel® Core ™ i7 / Processadores Intel® Core ™ i5
• Processadores Intel® Core™ i9 de 10ª geração / Processadores Intel® Core™ i7 / Processadores Intel® Core™ i5 / Processadores Intel® Core™ i3 / Processadores Intel® Pentium® / Processadores Intel® Celeron® *
  * limitado a transformadores com 4 MB de Intel ® Smart Cache, família Intel ® Celeron ® G5xx5.
• O cache L3 varia com a CPU
• (Consulte a “Lista de suporte de CPU” para obter mais informações.)

Chipsets:

• Intel® B560 Express

Memória:

• Processadores Intel® Core™ i9/i7/i5 de 11ª geração:
• suporte DDR4 5333 (OC) / DDR4 5133 (OC) / DDR4 5000 (OC) / 4933 (OC) / 4800 (OC) / 4700 (OC) / 4600 (OC) / 4500 (OC) / 4400 (OC) / 4300 (OC) / 4266 (OC) / 4133 (OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3666 (OC) / 3600 (OC) / 3466 (OC) / 3400 (OC)/3333(OC)/3300(OC)/3200/3000/2933/2800/2666/2400/2133MHz
• Processadores Intel® Core™ i9/i7 de 10ª geração:
• suporte para módulos de memória DDR4 2933/2666/2400/2133 MHz
• Processadores Intel ® Core ™ i5 / i3 / Pentium ® / Celeron ® de 10ª geração:
• Suporte para módulos de memória DDR4 2666/2400/2133 MHz
• 4 x soquetes DIMM DDR4 com suporte para até 128 GB (capacidade de DIMM único de 32 GB) de memória do sistema
• Arquitetura de memória de canal duplo
• Suporte para módulos de memória ECC DIMM sem buffer 1Rx8 / 2Rx8 (operam no modo não-ECC)
• Suporte para módulos de memória DIMM não ECC sem buffer 1Rx8 / 2Rx8 / 1Rx16
• Suporte para módulos de memória Extreme Memory Profile (XMP)
• (Vá ao site da GIGABYTE para obter as últimas velocidades de memória e módulos de memória compatíveis.)

Gráficos integrados:

• Processador gráfico integrado: Suporte a gráficos HD Intel®:
• 1 x porta DVI-D, suportando uma resolução máxima de 1920×1200 a 60 Hz
• 1 x DisplayPort, suportando uma resolução máxima de 4096×2304 a 60 Hz
  * Compatível com DisplayPort versão 1.2 e HDCP 2.3
• 1 x porta HDMI, suportando uma resolução máxima de 4096×2160 @ 30 Hz
  * Suporte para HDMI versão 1.4 e HDCP 2.3.
• (As especificações gráficas podem variar dependendo do suporte da CPU.)
• Suporte para até 3 telas ao mesmo tempo

Áudio:

• CODEC de áudio Realtek®
• áudio de alta definição
• 2/4 / 5.1 / 7.1 canais
  * Para configurar o áudio de 7.1 canais, você deve primeiro abrir o software de áudio e selecionar Configurações avançadas do dispositivo > Dispositivo de reprodução para alterar as configurações padrão.

LAN:

• Chip de LAN Realtek® GbE (1000/100Mbit)
• slots de expansão
• 1 x slot PCI Express x16, rodando em x16
• (O slot PCIEX16 está em conformidade com o padrão PCI Express 4.0) (Nota)
• 2 x slots PCI Express x1
• (O slot PCIEX1 está em conformidade com o padrão PCI Express 3.0.)

Interface de armazenamento:

• CPU:
• 1 x conector M.2 (soquete 3, chave M, tipo 2260/2280/22110 SSD PCIe 4.0 x4/x2 suportado) (M2P_CPU) (Nota)
• Chipset:
• 1 x conector M.2 (soquete 3, chave M, tipo 2260/2280 SATA e suporte a SSD PCIe 3.0 x4/x2) (M2A_SB)
• 6 x conectores SATA 6Gb/s
  * Consulte “1-7 Internal Connectors” para obter os avisos de instalação dos conectores M.2 e SATA.
• Pronto para memória Intel® Optane™
• aceleração * O sistema com memória Intel ® Optane ™ só pode ser ativado no conector M2P_CPU e com um processador Intel® de 11ª geração instalado.

USB:

• Chipset:
• 1 x porta USB Type-C ® no painel traseiro, compatível com USB 3.2 Gen 1
• 5 portas USB 3.2 Gen 1 (3 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)
• 4 portas USB 2.0/1.1 disponíveis através de conectores USB internos
• Chipset + Hub USB 2.0:
• 2 x portas USB 2.0 / 1.1 no painel traseiro
• Conectores de E/S Internos
• 1 x conector de alimentação principal ATX de 24 pinos
• 1 x conector de alimentação ATX 12V de 8 pinos
• 1 x conector do ventilador da CPU
• 3 x ventilador do sistema
• 1 x faixa de LED endereçável
• 1 x tira de LED RGB
• 6 x conectores SATA 6Gb/s
• 2 x M.2 Soquete 3 conectores
• 1 x painel frontal c
• 1 x conector de áudio do painel frontal
• 1 x USB 3.2 Gen 1
• 2xUSB2.0/1.1
• 1 x conector de módulo de plataforma confiável (somente para módulo GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)
• 1 x porta serial
• 1 x porta paralela
• 1 x ponte CMOS transparente
• 1 x botão Q-Flash Plus
  ＊ Todos os conectores do ventilador estão sujeitos a suporte AIO_Pump, Pump e ventilador de alto desempenho com capacidade de fornecer até 2A / 12V @ 24W.

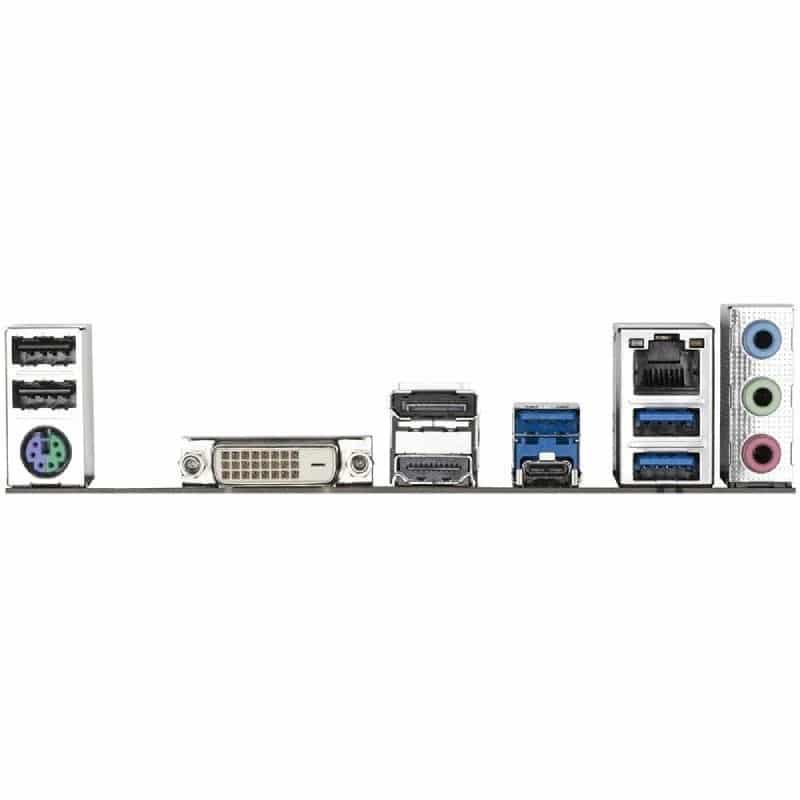

Conectores do painel traseiro:

• 2 x portas USB 2.0 / 1.1
• 1 x porta de teclado/mouse PS/2
• 1 x porta DVI-D
• 1x DisplayPort
• 1 x porta HDMI
• 3 portas USB 3.2 Gen 1
• 1 x porta USB Type-C ®, compatível com USB 3.2 Gen 1
• 1 x porta RJ-45
• 3 x tomadas de áudio

Conectores de I/O:

• Chip controlador de E/S iTE ®
• H/W
• detecção de tensão
• detecção de temperatura
• Detecção de velocidade do ventilador
• Aviso de falha do ventilador
• controle de velocidade do ventilador
  * O suporte para a função de controle de velocidade do ventilador dependerá do ventilador que você instalar.

BIOS:

• 1 flash 256Mbit
• Uso de AMI UEFI BIOS licenciado
• PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características especiais:

• Suporte do APP Center
• * Os aplicativos disponíveis no APP Center podem variar dependendo do modelo da placa-mãe. Os recursos suportados de cada aplicativo também podem variar dependendo das especificações da placa-mãe.
• @BIOS
• EasyTune
• Inicialização rápida
• Impulso de jogo
• Carregamento LIGADO / DESLIGADO
• RGBFusion
• Backup inteligente
• Visualizador de informações do sistema
• Suporte para Q Flash Plus
• Suporte Q-Flash
• Suporte para XpressInstall

Software incluído:

• Norton® Internet Security (versão OEM)
• Utilitário de controle de largura de banda de LAN para jogos Realtek ® 8118

Sistema operativo:

• Suporte ao Windows 10 de 64 bits

Fator de forma:

• Formato micro ATX; 24,4 cm x 24,4 cm
